配网智能终端包括：
1. 馈线终端（FTU, Feeder Terminal Unit）： FTU通常安装在配电网的架空线路杆塔上，负责监测和控制架空线路的开关设备，如分段器、负荷开关等。它能够进行故障检测、定位、隔离，并支持非故障区域的快速复电。
2. 配电终端（DTU, Distribution Terminal Unit）： DTU主要部署在开闭所、环网柜、小型变电站、箱式变电站等位置，负责采集和处理电压、电流、功率等电气参数，执行开关的分合操作，实现故障处理及区域的供电恢复。它对于提升中压配电网的自动化水平至关重要。
3. 配变终端（TTU, Transformer Terminal Unit）： TTU专注于配电变压器的监控，安装在配电变压器现场，负责监测变压器的运行状态，包括电压、电流、有功/无功功率、功率因数以及电能量等，并能进行过载、低效运行等异常情况的预警。
关于FTU
FTU（Feeder Terminal Unit），即馈线终端单元，是配电自动化系统中的关键组件之一，主要应用于中低压配电网的监控与管理。以下是关于配电FTU的详细介绍：

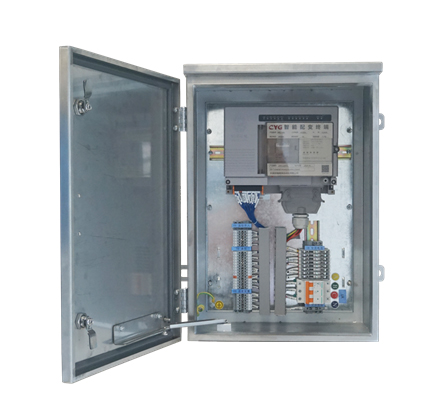

箱式FTU

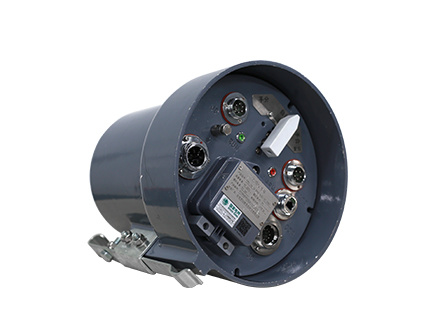

罩式FTU
图片来源：长园深瑞继保自动化有限公司
基本概念：
FTU安装在配电系统的馈线（通常指10kV及以下电压等级的线路）上，尤其是安装在柱上开关、环网柜等设备旁，用于实现对这些设备的远程监控与控制。它是连接配电自动化主站与现场配电设备的桥梁，能够实时采集和传输设备运行的各种数据，并执行主站下发的控制指令。
主要功能：
1. 遥测（Telemetry）：测量并上报电压、电流、功率、电能量等电能参数，以及设备状态（如开关位置）等信息。
2. 遥控（Remote Control）：接收并执行配电主站发送的控制命令，如分闸、合闸操作，实现对馈线的远程控制。
3. 遥信（Remote Signal）：监测并报告设备状态变化（如开关跳闸、故障信号等），以及环境条件（如温度、湿度）。
4. 故障检测与处理：具备故障检测能力，如识别相间短路、接地故障等，并参与故障隔离和非故障区段的快速复电策略。
5. 保护功能：根据预设的逻辑和参数，执行保护动作，避免设备损坏或事故扩大。
6. 自诊断与维护：具有自我检测功能，可检测自身硬件（如内存、时钟、I/O接口）的异常，并向主站报告。
通信能力：
FTU通常配备有多种通信接口，如光纤、无线（GPRS/3G/4G/5G、无线电等）或有线（以太网、串口等），以适应不同地区的通信需求，确保与配电主站或配电子站之间的稳定通讯。
应用意义：
1.提升供电可靠性：通过快速故障定位与隔离，减少停电范围和时间，提高用户供电质量。
2.运维效率：减少人工巡检负担，实现远程监控和管理，提高运维效率。
3.资产管理：提供详尽的设备运行数据，有助于资产的优化配置和维护计划的制定。
4.辅助决策：为主站提供实时数据支持，帮助决策者做出更精准的操作决策。
关于DTU
DTU（Distribution Terminal Unit），全称为配电终端单元，是配电自动化系统中的关键设备之一，主要应用于中低压配电网络中，负责数据采集、处理、控制与通信任务，以实现对配电网的实时监控、高效管理与故障快速响应。下面是对配电DTU的详细介绍：

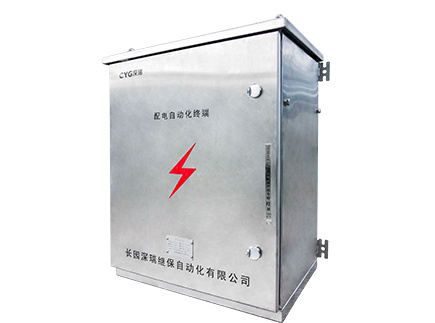

集中式DTU
图片来源：长园深瑞继保自动化有限公司
功能特点
1. 数据采集：配电DTU能够实时监测电力系统的各项参数，包括但不限于线路电压、电流、有功功率、无功功率、电能量、故障电流等，这些数据对于评估电网运行状态至关重要。
2. 控制功能：它支持遥控操作，如开关分合闸控制，能够在接到主站指令后迅速执行操作，对电网故障做出快速响应，实现故障隔离和非故障区域的恢复供电。
3. 保护功能：具备线路故障检测和保护逻辑，能在检测到线路异常（如短路、过载）时，及时采取措施如跳闸保护，防止事故扩大。
4. 通信能力：DTU配备了多种通信接口和通信规约，能够通过无线（如GPRS/3G/4G/5G、Wi-Fi）或有线（如以太网、光纤）方式与配电主站系统进行数据交换，确保数据的实时传输和命令的准确下达。
5. 软件组态配置：支持灵活的软件配置，可根据实际需要调整监控和控制策略，实现功能模块的自由组合，以适应不同的电网结构和管理需求。
6. 记录与存储：内置数据记录功能，能够存储历史数据和事件记录，便于后期分析和故障追溯。
7. 安全与可靠性：设计时强调高可靠性与安全性，确保在恶劣环境和电网故障情况下仍能稳定工作。
设计原则与应用
1.集散式设计：采用集散式设计模式，将控制与数据处理分散到各个终端，提高系统整体的灵活性和稳定性。
2.兼容性与标准化：遵循行业标准通信规约，确保与不同厂商的设备和系统之间的互操作性。
3.降低维护成本：通过实时监控和远程控制，减少人工巡检需求，有效降低配电网络的运维成本。
4.微机保护：集成线路微机保护功能，实现对配电线路的智能化保护，提高电网的安全性。
应用场景
配电DTU广泛应用于城市配电网、农村电网、工业区配电、重要负荷供电线路等领域，是实现智能电网、提升电网自动化水平和供电可靠性的重要技术手段。
综上所述，配电DTU作为配电自动化的核心组件，通过其强大的数据处理、控制和通信能力，对提升配电网的运行效率、保障供电质量和加速故障处理起着至关重要的作用。
关于TTU
TTU，全称为配电变压器监测终端(TransformerTerminalUnit或distribution Transformer supervisory Terminal Unit）是电力配电网中一个关键的自动化设备，主要应用于柱上配电变压器、箱式变电站和小区变电站等场所，用于实现对配电变压器运行状态的实时监测与控制，以及数据的远程传输。以下是TTU的详细功能和特点：

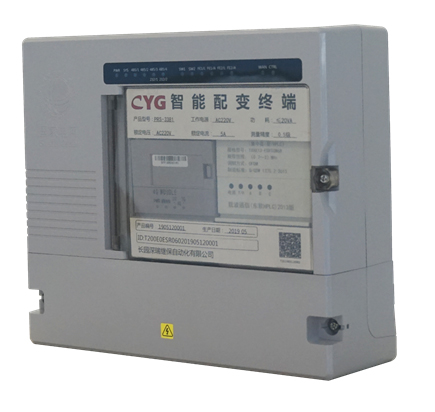

图片来源：长园深瑞继保自动化有限公司
主要功能
1. 数据采集与监控：
（1）实时监测配电变压器的运行参数，包括但不限于电压、电流、有功功率、无功功率、功率因数、频率、电能量、温度等。
（2）对变压器运行状态进行监控，及时发现过载、低电压、三相不平衡等异常情况。
2. 控制功能：
（1）具备就地和远方控制能力，可以执行无功补偿控制、有载调压等操作，以优化配电网络的运行效率和电能质量。
（2）支持故障告警与保护动作，如过流保护、短路保护等，及时隔离故障，减少停电范围。
3. 通信功能：
（1）通过各种通信方式（如GPRS/4G/5G、光纤、无线专网等）与主站系统进行数据交互，上传实时监测数据，接收并执行遥控指令。
（2）支持与其他智能装置如DTU（馈线终端）、FTU（馈线终端）等的协同工作，实现配电网的全面自动化管理。
4. 事件记录与分析：
（1）记录变压器和TTU本身的停电记录、开关变位事件、故障报警历史等，为故障分析和运维决策提供依据。
（2）提供数据分析功能，帮助识别配电系统的潜在问题和优化点。
5. 本地显示与操作：
（1）提供本地显示屏，展示关键运行参数，便于现场人员快速了解设备状态。
（2）支持现场参数设置和调试，便于维护和管理。
6. 扩展功能：
（1）部分TTU还可以集成电能计量功能，实现对用户侧电能的精确计量。
（2）支持与其他智能电网应用如分布式发电接入、需求侧管理等的集成。
技术特点
1.稳定性与可靠性：采用高性能硬件和实时操作系统，确保长期稳定运行。
2.智能化：具备自诊断、自恢复功能，提高系统整体的可用性和维护效率。
3.兼容性与标准化：遵循行业标准和协议（如DL/T 634.5101-2002规约），易于集成到现有的配电自动化系统中。
4.安全性：具备数据加密和安全认证机制，保证数据传输的安全性。
随着智能电网的发展，TTU作为配电自动化系统的重要组成部分，其功能和性能也在不断进化，以适应更加复杂多变的电网环境和更高的管理需求。
FTU（馈线终端单元）
1. 增强的故障检测与定位能力：采用更先进的算法，如基于人工智能的故障识别技术，实现快速准确的故障判断与隔离，减少停电时间和范围。
2. 智能化与自愈功能：集成更高级的自动化控制策略，支持智能分布式馈线自动化，能够自动执行故障处理流程，加速恢复供电。
3. 通信技术升级：采用5G、LPWAN（低功耗广域网）等新一代通信技术，提高数据传输速度与可靠性，支持更广泛的物联网连接。
4. 边缘计算能力：增加本地计算资源，实现实时数据分析与决策，减少对中心控制系统的依赖，提升响应速度。
5. 安全防护加强：随着智能电网对网络安全要求的提升，FTU将集成更高级别的加密技术和安全协议，防止黑客攻击和数据泄露。
DTU（配电终端单元/数据传输装置）
1. 多功能集成：进一步整合监控、保护、控制与通信功能，形成更全面的解决方案，支持更多元化的应用场景。
2. 高精度测量与分析：提升电压、电流等电气参数的测量精度，集成电能质量分析功能，为电网优化提供精确数据。
3. 灵活配置与扩展性：模块化设计，支持即插即用的扩展模块，便于根据实际需要进行功能升级或定制服务。
4. 云端协同：强化与云端平台的交互能力，实现数据远程管理、诊断和软件更新，提高运维效率。
5. 能源管理系统集成：更好地融入智能电网的能源管理系统，支持需求响应、分布式能源接入等高级应用。
TTU（配电变压器终端单元）
1. 高效能管理：加强对变压器负载、效率及健康状态的实时监测，实现高效能管理与预防性维护。
2. 精准负荷控制：结合智能电表数据，实施精准负荷控制策略，优化配电网负荷平衡，提高电能利用效率。
3. 环境适应性提升：针对户外恶劣环境，采用更耐用材料与设计，提升防尘防水等级，确保长期稳定运行。
4. 非侵入式检测技术：集成非侵入式检测技术，如局部放电检测，提前预警变压器潜在故障。
5. 数据深度挖掘与应用：利用大数据和AI技术，对收集的大量运行数据进行深度分析，为变压器的资产管理、寿命预测等提供科学依据。
产品图片来自：长园深瑞继保自动化有限公司，图片用于科普，非商用。
