科普 | 变压器下面放鹅卵石到底是干什么用的?变压器为什么要一点接地?

2023-09-19分类:CPEM推荐 / CPEM推荐来源:能源新视界
【CPEM全国电力设备管理网】

变压器下面放鹅卵石到底是干什么用的?

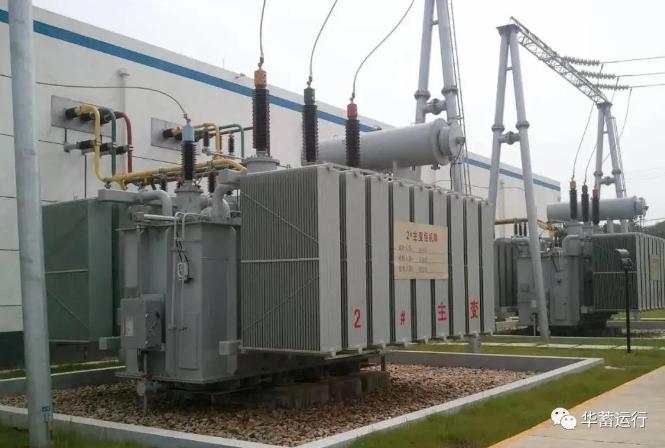

我们经常可以看到,在一些变压器下面放置了大量的鹅卵石,那么这些鹅卵石到底是干什么用的?只是为了美观吗?

我们常见的变压器分为干式变压器和油浸式变压器;

油浸式变压器,是以油作为变压器主要绝缘手段,并依靠油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及强迫油循环等。

注:变压器的主要部件有铁芯,绕组,油箱,油枕,呼吸器,防爆管(压力释放阀),散热器,绝缘套管,分接开关,气体继电器,温度计,净油器等。

油浸式变压器和干式变压器相比具有造价低、维护方便,能够解决变压器大容量散热问题和高电压绝缘问题等特点,但是因为油浸式变压器的冷却油是可燃的,所以导致油浸式变压器具有天生的缺点,那就是可燃、可爆。

而这时,放置鹅卵石等这一操作就应运而生。

变压器下这个部位我们通常称为卸油池或卸油坑(或者类似的叫法),通往事故油坑或事故油池。

发生事故时,如喷油或爆炸,变压器的油会卸到卸油坑内,然后流往事故油池。

放置鹅卵石在油浸式变压器下面主要是考虑以下七点因素:

1.在变压器使用很长时间以后,零部件有可能出现老化渗漏等问题,而放置大量的鹅卵石可以吸收变压器漏油,让变压器油顺利回流到事故油池,减少事故发生;

2.一旦发生事故时,鹅卵石又可以防止变压器中的油喷溅,避免爆炸。

3.爆炸起火时,鹅卵石可以起到隔离作用,阻止火灾蔓延到地面,利于灭火。

4.轻微的冷却作用,变压器温度过高时可以借助鹅卵石使其冷却。

5.鹅卵石绝缘,便于检修、运行人员检查工作。

6.鹅卵石具有减震作用。作用和铁路上的石头是一样的,可以增加一层缓冲。

7.防止杂草生长。

变压器为什么要一点接地,多点接地不是更可靠吗?

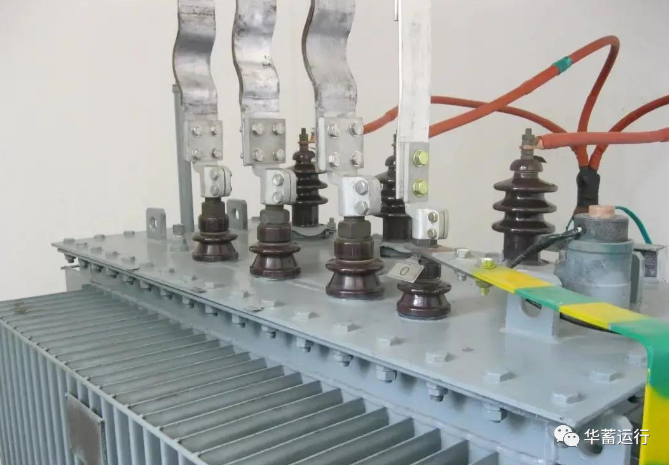

问:变压器铁芯为什么需要一点接地?

变压器在运行中,铁芯及固定铁芯、绕组的金属结构、零件、部件等均处在强电场中,在电场的作用下,它们具有较高的对地电位。如果铁芯不接地,它与接地的夹件及油箱等之间就会产生电位差,在电位差的作用下,可能会产生断续的放电现象。

变压器的铁芯接地,通常是将铁芯的任意一片硅钢片接地。因为硅钢片之间虽然绝缘,但其绝缘电阻数值很小,不均匀的强电场和强磁场,可以使硅钢片中感应的高压电荷通过硅钢片从接地处流向大地,但却能阻止涡流从一片流向另一片。所以,只要将铁芯的任意一片硅钢片接地,那么,就等于将整个铁芯都接地了。

需要注意的是:变压器的铁芯必须是一点接地,不能是两点接地,更不能是多点接地。多点接地是变压器常见故障之一。

一,变压器铁芯为什么不能多点接地

因为变压器铁芯叠片之所以只能一点接地,如有两点以上接地,这样接地点之间就可能形成回路。当主磁道穿过此闭和回路时,就会在其中产生循环电流,造成内部过热而引发事故。烧熔的局部铁芯会形成铁芯片间的短路故障,使得铁损变大,严重的话,会影响变压器的性能,只能通过更换铁芯硅钢片修复,因此变压器不允许多点接地,只能有且只有一点接地。

二,多点接地容易形成环流,易发热

变压器在运行过程中,其铁芯以及夹件等金属部件均处在强电场之中,因为静电感应会在铁芯及金属部件上产生悬浮电位,而这一电位会对地放电,当然是不行的,所以,铁芯以及其夹件等都必须正确和可靠地接地(只有穿心螺栓的除外)。而铁芯只允许一点接地,如果有两点或者多点接地,铁芯就会与接地点和大地构成了闭合的回路。变压器运行的时候,有磁通就会穿过此闭合回路,就会产生所谓的环流,引起铁芯的局部过热,甚至烧毁金属部件以及绝缘层。

综上所述:变压器的铁芯只能一点接地,不能两点或者多点接地。
